中繼臺能夠有效的解決對講機的通化距離不足之處，但是雙工器需要經過精密的調整才能達到理想的效果。但是在做無線電對講機信號覆蓋過程中，雙工器是如何調試的呢?雙工器調試又經過哪些步驟呢?今天小編就帶您了解雙工器的調試：
雙工器在整機聯調前應確認雙工器的工作頻率與無線中繼臺的工作頻率是否一致，如相差較大時，應重新調整再聯調，以避免燒壞輸入高放回路。
雙工器的初調一般在雙工器的生產廠家進行，調整完了后，注明工作頻率再出廠。但雙工器在使用前，如確有必要可以按實際工作頻率進行重調，調試方法連接儀器，并應接上50Ω終端假負載，反復調整并將假負載和頻譜分析儀對換過來，并鎖緊各調整螺釘。
整機調試階段，收發電路板調整好以后，還要對雙工器進行仔細微調，以使發射功率最大，且發射接收靈敏度劣化最小。聯調時一定要注意少量的、慢慢的調整，以防止燒壞接收機。因為雙工器的工作頻率較高，又是一個分布參數決定其特性的組件，調整時非常敏感;并防止調整完后，在鎖緊的過程中，原調整的最佳點跑了。有些雙工器采用自鎖螺釘，不必另外再用螺母鎖緊，使調試大為方便，又節省了工時成本。
一、用掃頻儀調雙工器
雙工器原工作頻率是163.5MHz/157.8 MHz，怎么把頻率調到144 MHz /148 MHz?將螺栓往里旋，加大加載電容，使槽路諧振頻率下移到需要的頻率。注意保持幅頻曲線頂部平坦、幅度最高;最重要的是肩部要陡峭，離收、發頻率的中間值近的各通道幅頻曲線的-60dB或-80dB點，越遠離收、發頻率的中間值，收發隔離度越大。兩個通道調完后，接上中繼器和天饋線和功率計，試收發，根據儀表和聽感再微調雙工器的頻率，因為網分和中繼器的端口參數不會完全一致，調試時用的假負載和天線的阻抗電抗也不會一致。2米螺旋濾波器的選擇性是不足以良好支持小于4Mc頻差雙工工作的，如果要收發隔離達到實用水平，雙工器收、發端各有3dB左右的插損。
二、功率計、信號發生器、對講機調試雙功器
在沒有掃頻儀的情況下，功率計、信號發生器、靈敏度高的對講機(有場強顯示就行)也可以調試雙工器。
(1)把雙功器的調整螺絲的緊固螺帽松開(應該是6個);
(2)把信號發生器接到天線接口處，分別在高低段接上接收的機子。從中間的螺絲開始調整向兩邊有順序的調整(接收機子要調整到-120dB上下)。信號發生器從-50dB開始減小信號的強度(如在-95dB時接收機聽不到信號了,就從-90dB開始調整，邊調整邊看場強的變化，達到最強時，再降低信號發生器的信號強度，再重新調整)循環調整，直至最好時即可。
(3)手臺用功率計測量好它的功率(如5W)，接到雙功器的天線段，高低兩段分別接上功率計，從中間向兩邊有順序的調整，直至功率達到5W即可。
注意：(2)、(3)可以任意選擇，做一項就可以了。如果儀器都有，可以用另一種方法校驗，達到最好。如果有頻譜儀就更好了。
三、利用駐波儀調試雙工器
利用駐波儀調試雙工器至少要有一只通過式功率/駐波儀，先串接入發射機到雙工器TX口，接上與你想使用的頻率相接近的天線.短暫地用小/低功率發射，同時觀察駐波的數據.如果駐波大于1.5/SWR值.必須調整雙工器發射端對應的螺栓旋入的長度，這時候你會發現-隨著駐波值的變化，發射電流也同步變化。當駐波逐漸變成1時，發射電流最小。但現在出現問題：調好了發射通道，接收通道可能變差。這時需要用同樣的道理調整接收通道的駐波值。需要反復調整兩個通道，要有耐心。頻率的設置一定要與調整的段口一致，即HI設置頻率高的，LO設置頻率低的，降低工作頻率調整方法：所有的鍍銀線圈都要增加匝數。若要在原來的已調好的雙工器改變工作頻率，1MHz-2MHz范圍內可調整螺桿，3MHz以上調整螺桿增減電感已不行了，需要增減線圈匝數，原則上增高頻率則需減少匝數/降低頻率要增加匝數。你可找一樣粗的銅線試著焊上后用駐波表調整。如果雙工器的頻率需要高改低，應該把原來雙工器內的線圈匝數適當增加，至于增加幾匝不能確定，只能告訴方向/如果不改變匝數下調1MHz-2MHz還勉強可用，若下跨頻率大/將就原來的線圈匝數調不到最佳點/反之需要截短。

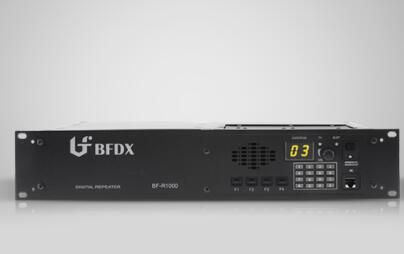

中繼臺就是一個“無線電接力”器，即收到一個遠處弱信號后“接力”放大成另一頻率信號發射，使可通信距離成倍增長。雙工器就是在中繼器收弱發強時保障那個弱信號不被轉發的強信號“淹沒”。在同頻段的中繼臺一般必用雙工器/窄帶濾波器，若為跨段/即U/V段中繼，因頻差大/可不用雙工器。可使用雙天線。
雙工器的調整最好由工廠進行，如經銷調整必須由專業熟練的技術人員負責調整，否則調試不當易燒壞中繼臺的高放電路，請引起重視不得隨意調。
